Nom - Prénom :

.

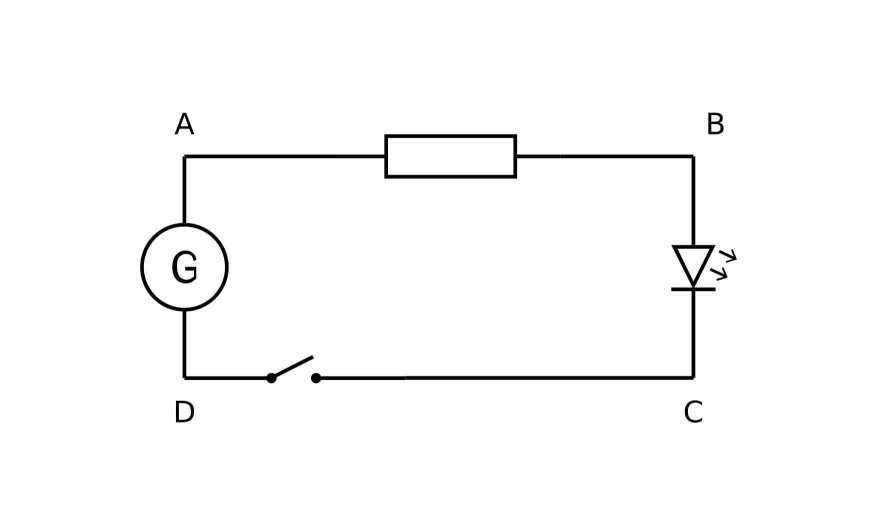

Ethan a réalisé le montage ci-contre de manière à ce que la LED émette de la lumière.

  1. Représenter le sens du courant.

  2. Flécher les tensions suivantes : UAD, UAB, UBC et UCD.

  3. Représenter sur ce schéma l'appareil qui permet de mesurer l'intensité du courant qui traverse la résistance.

  4. Représenter également l'appareil qui permet de mesurer la tension UAB.

5. L'intensité du courant I délivrée par le générateur est-elle identique à celle qui traverse la résistance ? Justifier votre réponse.

.

.

6. Ethan a effectué la série de mesures suivantes à partir de ce montage :

.

I (en mA)

0,0

15

40

44

86

108

136

UAD(en V)

0,0

0,35

0,9

1,5

1,70

2,12

2,72

.

  • Tracer sur une feuille de papier millimétré la caractéristique de cette résistance, c'est à dire la courbe montrant l'évolution de la tension entre les bornes de cette résistance (en V) en fonction de l'intensité I (en A) du courant qui la traverse.

  • Attention au choix de l'abscisse et de l'ordonnée.

  • Utiliser l'échelle suivante : 4 cm pour 1V et 1 cm pour 0,010 A

7. A) Pourquoi peut-on considérer qu'il y a une erreur de mesure dans les relevés effectués par Ethan ?

.

.

.

7. B) Ne pas tenir compte de l'erreur précédente pour tracer la caractéristique de la résistance.

8. Pourquoi peut-on dire que la tension entre les bornes de la résistance est proportionnelle à l'intensité du courant qui la traverse ? Justifier votre réponse.

.

.

.

9. D'après la question précédente, on peut écrire la relation suivante :

UAD = R x I

Déterminer la valeur de R à partir du graphique précédent. Justifier votre calcul.

.

.

.
